便携式频谱分析仪

便携式频谱分析仪
产地：美国
简介
MESA™是一款便携式的手持射频接收器，可探测已知的、未知的、非法的、破坏性的或干扰的传输。MESA™具有其他频谱分析仪所没有的可携带性和操作特性。它提供工具、参数和设计功能，用于定位未知信号，探测频率可达 6 GHz (采用降频转换器天线可达12 GHz)。MESA™拥有新型专利SmartBars™操作模式，可以用条形图显示信号活动。
效率:MESA™易于设置，通过用户友好的导航，将扫描数据放在您的指尖上。
天线的自动识别使更换天线轻而易举。
可用性:全触摸屏控制可以快速访问频谱、WiFi、蓝牙®、移动波段和SmartBars™模式。
便携性:便携式，手持式设备通过选择固定的、支架安装的和手持天线/探针来扫描目标区域。
特点
MESA™显示6GHz(带降频转换器天线为12GHz)的全范围频率数据
扫描模式:
频谱分析仪:变焦，屏幕锁定，频带宽度，开始/停止频率，分辨率带宽，中心频率
SmartBars™:条形图显示新的或增加的射频能量
移动频带:显示特定频段的射频(如Wifi、GSM等)
WiFi:显示附近的接入点和相关信号强度
蓝牙®:显示附近的配对活动
显示特性:持久性，光栅瀑布，光谱功率直方图(RSSI)，峰值跟踪，平均跟踪，缓存峰值（专利申请中）
显示和控制:7英寸/18cm电容式触摸屏，具有亮度和缩放控制
MCP(多载波探头):载波电流，可见光/红外，超声波，音频变压器以及声泄漏
天线探头识别自动检测REI天线/探头并调整显示
音频解调:AM / FM
报警:触觉、听觉和视觉
远程访问:用于VNC远程访问的以太网口
信号列表生成:根据模式手动或自动
GPS:移动USB，捕获和保存GPS数据
音频:内置扬声器和外部耳机，音量可调。
麦克风端口：用于声学泄露探头及音频变压器
数据端口:2个USB 2.0 A型端口，用于软件升级，文件存储，文件传输
应用
探测射频WiFi,蓝牙®,手机,非法传输
干扰探测与排除
射频研究与开发
无线行业开发人员
智能保护
通信站点调查
窃听探测
射频辐射分析
频谱滥用调查

参数：

接收器

扫描速度:>200GHz /s 工作频率范围:10khz - 6GHz /* 12GHz 分辨率带宽,取决于跨度:0.0380 kHz到312.5 kHz 瞬时带宽:25MHz DANL平均噪声级 -本底噪声:500khz RBW，前置放大器:- 102dBm 衰减:0 dB, 10 dB, 20 dB，自动 前置放大器:+ 15分贝 探测类型:射频、载波电流、声学泄露、红外/可见光、超声波 无杂散自由动态范围:81.6 dB 接收器类型:扫频调谐超外差 音频解调AM/FM解调，（滤波器可选）:自动，200 kHz, 20 kHz, 5 kHz 输入端口:QMA连接器(射频输入，用于包含的和辅助的射频天线)

电源

交流电源:100 - 240 v / 50-60Hz;单块可充电锂离子电池(含1个备用) 运行时间:每个电池大约3小时 充电时间:一般~3小时

物理特性

主机尺寸:  5 x 8 x 2 in /13 x 20 x 5 cm 主机重量:  2.4lbs/1.1kg 含电池 箱子尺寸:  6 x 15 x 18.5in / 16 x 38 x 47cm 箱子重量:  15lbs. / 6.8kg

环境

操作温度:   -10° to 53° C 电池充电温度:   5° to 37° C 存储温度:   -20° to 60° C

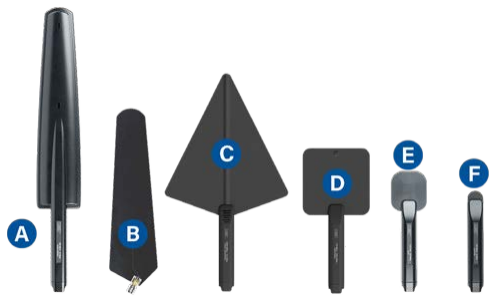

附件天线/探头

MESA™能够自动识别连接的天线/探头，在屏幕上进行识别，并显示相应的频带宽度。
HYBRID WHIP ANTENNA混合鞭状天线: 30MHz - 6GHz
一种适合多种应用的带敏感度的混合宽带天线
FIXED HYBRID ANTENNA固定混合天线: 85MHz - 6GHz
一个复杂的混合天线，直接连接到MESA™，不需要线缆，用户可以自由地移动。DOWN CONVERTER ANTENNA降频转换器天线: 500MHz - 12GHz
对数周期天线，内置降频转换器，工作在6GHz或6-12GHz以下。
DIRECTIONAL ANTENNA定向天线: 70MHz - 500MHz
独特的旗形天线，为低频信号提供定向天线增益。
VLF LOOP甚低频环形天线: 10kHz - 30MHz
探测非常低的RF频段
LOCATOR PROBE定位探头: 20MHz - 6GHz
在极为贴近发射器的高射频噪声环境下起作用。

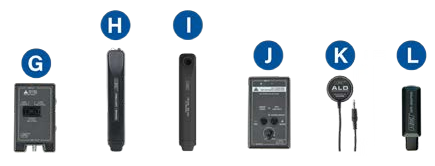

MULTI CARRIER PROBE (MCP)多重载波探头: 100kHz - 60MHz
检测高达250V的电力线是否有调制信号。测量热/中性、中性/地、热/地的一对配置。
VISIBLE LIGHT/INFRARED可见光/红外: 10kHz - 50MHz
探测红外及可见光传输
ULTRASONIC PROBE超声波探头: 15kHz - 80kHz
探测超出人类听觉能力上限的声波。
AUDIO TRANSFORMER声频变压器: 300Hz - 20kHz
应用正、负偏置电压来激活麦克风，并测试低压接线是否有未调制信号。
ACOUSTIC LEAKAGE DETECTOR声学泄漏探测器: 300Hz - 20kHz
探测结构(墙壁，窗户,等等)的声学泄漏的脆弱性。
GPS USB Dongle GPS USB加密狗
获取实时GPS位置数据
